立式加工系列 > CV-850

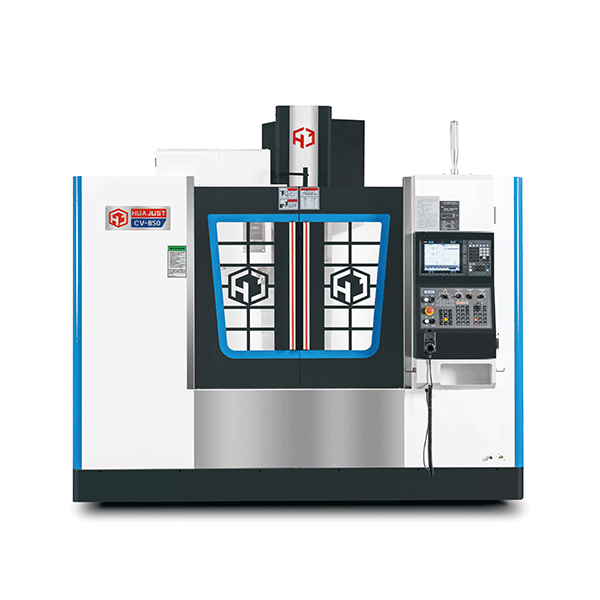

三轴线轨高精高效立式加工中心


整机特点:


1、采用台湾上银、银泰P级滚柱或德国力士乐滚珠线轨,X/Y/Z 线轨宽度35/35/35mm。

2、零配件材料提高要求,加工精度提高级别,装配调试照作业标准提高级别。

3、三轴采用台湾上银、银泰外径40mmC3研磨级预拉螺母丝杆,消除反向间隙。

4、采用日本NSK、NICAH精密级轴承(3062),X、Y、Z5箱承设计,Z轴可选配6轴承设计。

5、丝杆预控处理,防止热变位,提供出色的机床定位精度和刚性。

6、三销位移48m/min.

7、可选用台湾变频刀库,刀警由变频器控制,实现重刀稳定换刀,标准刀具则高速换刀,提高产品加工效率。

8、主轴电机可选用最大功率18.5kw,118Nm的高扭矩马达。

9、X主轴转速标配10000rpm,主轴外径160mm直径150mm,标配4颗7014大轴承。

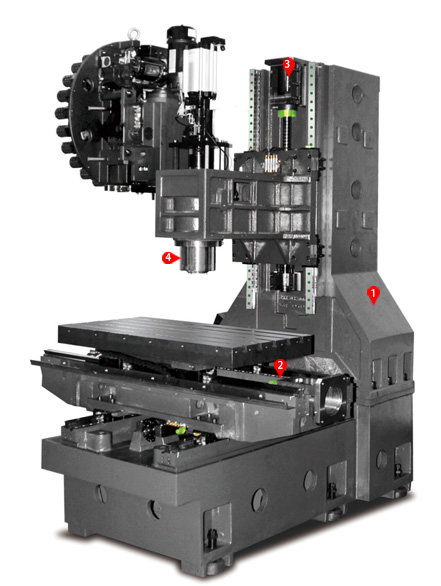

光机特点:


1、结构设计为多年成熟稳定的“人”字型立柱结构,加强刚性和抗弯、抗扭性能:超宽底座设计,降低机床重心,提升机床的稳定性。

2、机床床身采用精察HT300高牌号铸铁,传动部件的三轴电机座、尾端轴承度等不直接共享庆身的链件,独立设计另选用到墨铸铁材料,主轴电机板采用加硬钢料研磨加工,加强精府稳定性和传动刚性。

3、所有铸件配合面采用现配铲别工艺,不用等高块配,保证结合面结合点更实。

4、主拍头内置独文冷却系统,控制主轴头温度在合理范用,减小主轴热延忡,并通过特有的方法抵消主轴的热延仲,确保加工精座:主轴鼻端有独特迷宫吹气装置,有效保护主拍。


技术参数:



机型单位CV-850
基础规格

X、Y、Z轴行程mm800×500×500
主轴鼻端到工作台面(中心线)mm120-620
主轴中心到Z轴护罩面(工作台面)mm520
工作台尺寸mm1000×500
工作台最大载重kg700
T型槽尺寸(宽×槽数×间距)mm18×5×90
主轴

转速rpm10000,*8000,*12000,*15000
电机功率KW7.5-11,*11-15
电机功率 *FanucKW11-15,*7.5-11
锥度
BT-40,*HSK A63
直径mm150
进给轴

X/Y/Z/4/5轴电机功率 MITSUBISHIKW2.0/2.0/3.0
X/Y/Z/4/5轴电机功率 *FanucKW1.8/1.8/3.0
导轨规格mm35/35/35 滚柱
X/Y/Z滑块数量4/4/4
丝杆规格mm4016 , *4012 C3
定位精度mm±0.005
重复精度mm±0.003
X/Y/Z/4/5轴轴最快进给速度m/min36×36×36,*48×48×48
刀库

换刀机构型态
刀臂式
刀库容量24, *30
最大刀径mm76/150
最大刀长mm300
最大刀重kg8
换刀时间(刀到刀)sec2.8
其它

空气机压力kgf/cm27
电力需求KVA20
机床净重T5.3
外观尺寸(长*宽*高)m2.6×2.3×2.6
