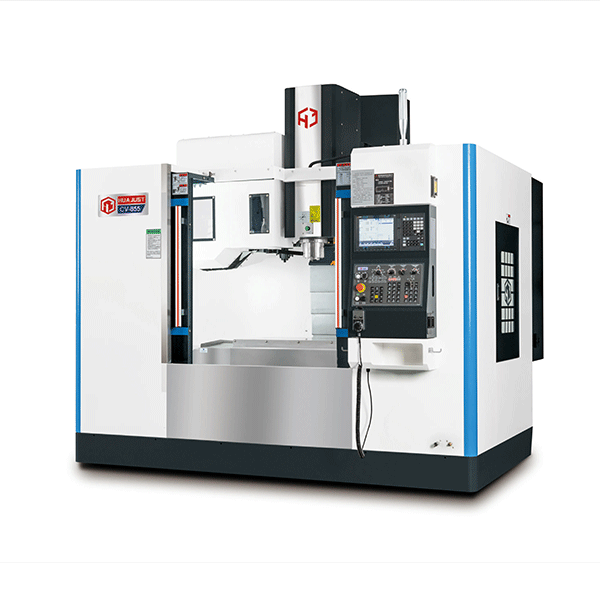

三轴线轨高刚高速加工制作中心
整机特点:
一、高精度
1、采用台湾上银、银泰P级滚柱或德国力士乐滚珠线轨,X/Y/Z线轨宽度达35/45/45mm
2、三轴采用台湾上银、银泰外径40mmC3研磨级预拉螺母丝杆,消除反向间隙,采用日本NSK、NICAH精密级轴承(3062),X、Y、Z轴5轴承设计,Z轴可选配6轴承设计,丝杆预拉处理,防止热变位,,提供出色的机床定位精度和刚性;
3、零配件材料提高要求,加工精度提高级别,装配调试照作业标准提高级别;
4、SV-855机型配丝杆螺母油冷,不需要用户恒温车间也可保证丝杆热稳定性,保证产品位置度形位公差的稳定性。
5、可选配光栅尺,实现全闭环控制和定位,达到三次元的精度。
二、高效率
1、三轴位移36(48)m/ min;可用台湾变频刀库,刀臂由变频器控制,实现重刀稳定换刀,标准刀具则高速换刀,提高产品加工效率;
2、主轴电机可选用最大功率18.5kw,118Nm的高扭矩马达;主轴转速标配10000rpm,主轴外径160mm直径150mm,标配4颗7014大轴承;主轴转速12000rpm的标配4颗7014陶珠轴承(振动小、噪音小、发热量少,直连传动功率损失少), 可选高刚性BBT40加长型主轴,增加拉刀力(1000KG),方便四轴加工和高工件的深腔加工;8000rpm主轴的采用5颗或6颗7014的大珠轴承设计。刚性加强,实现高效加工。主轴标配内置切削液环喷功能,全方位冷切和润滑加工的刀具和工件和及时把屑冲走。
三、高稳定性
1、华集定制的配件都已在市场验证成熟,优先采用欧洲、日本的零配件,规划配件多年后还保持稳定性;
2、电控PLC的控制和机械设计上做好全方位保护,刀库标配全封闭,保证各功能稳定。
3、丝杆、导轨护罩做迷宫密封保护,保护精密零部件,保证机械精度的稳定和寿命。

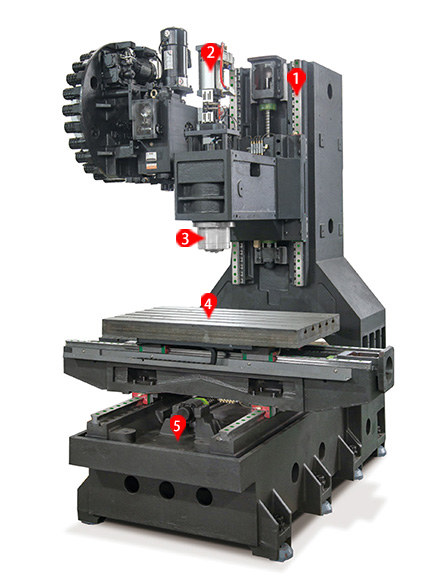

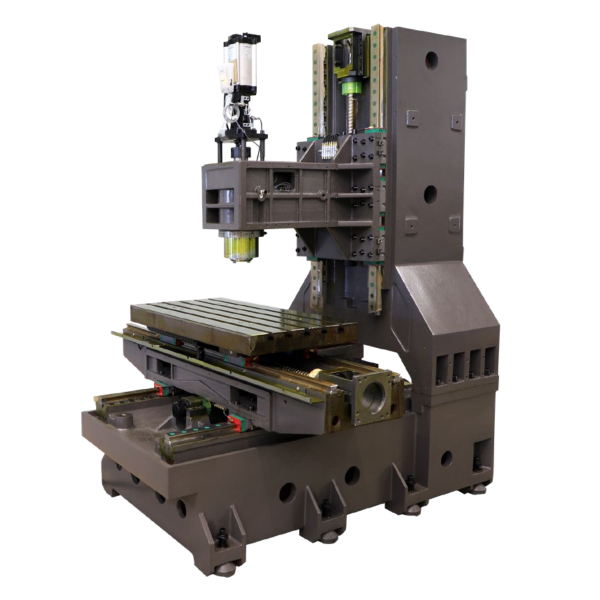

光机特点:
技术参数:
机型 | 单位 | CV/SV-855 |
基础规格 | ||
X、Y、Z轴行程 | mm | 800×550×550 |
主轴鼻端到工作台面(中心线) | mm | 120-670 |
主轴中心到Z轴护罩面(工作台面) | mm | 570 |
工作台尺寸 | mm | 1000×550 |
工作台最大载重 | kg | 850 |
T型槽尺寸(宽×槽数×间距) | mm | 18×5×90 |
主轴 | ||
转速 | rpm | 10000,*8000,*12000,*15000 |
电机功率 | KW | 7.5-15,*15,*18.5 |
电机功率 *Fanuc | KW | 11-18.5,*15,*18.5 |
锥度 | BT-40,*BBT40,*HSK A63 | |
直径 | mm | 150 |
进给轴 | ||
X/Y/Z/4/5轴电机功率 MITSUBISHI | KW | 2.0/2.0/3.0, *3.0/3.0/3.0 |
X/Y/Z/4/5轴电机功率 *Fanuc | KW | 1.8/1.8/3.0, *3.0/3.0/3.0 |
导轨规格 | mm | 35/45/45滚柱 |
X/Y/Z滑块数量 | 个 | 4/4/6 |
丝杆规格 | mm | 4012, *4016 C3 |
定位精度 | mm | ±0.005 |
重复精度 | mm | ±0.003 |
X/Y/Z/4/5轴轴最快进给速度 | m/min | 36×36×36,*48×48×48 |
刀库 | ||
换刀机构型态 | 刀臂式 | |
刀库容量 | 支 | 24, *30 |
最大刀径 | mm | 76/150 |
最大刀长 | mm | 300 |
最大刀重 | kg | 8 |
换刀时间(刀到刀) | sec | 2.8 |
其它 | ||
空气机压力 | kgf/cm2 | 7 |
电力需求 | KVA | 20 |
机床净重 | T | 6 |
外观尺寸(长*宽*高) | m | 2.8×2.3×2.65 |
