整机特点：

---

1、采用台湾上银、银泰P级滚柱或德国力士乐滚珠线轨，X/Y/Z线轨宽度45mm。


2、三轴采用台湾上银、银泰外径40*12mm C3研磨级预拉螺母丝杆，消除反向间隙，采用日本NSK、NICAH精密级轴承（3062），X、Y、Z轴5轴承设计，Z轴可选配6轴承设计，丝杆预拉处理，防止热变位，提供出色的机床定位精度和刚性。

3、主轴选用大钢珠轴承，切削刚性更强。


4、可选配BT-50主轴，刚性强，实现高效重切加工。

5、三轴位移36m/min
SV-1160机型可选配丝杆螺母油冷，不需要用户恒温车间也可保证丝杆热稳定性，保证产品位置度形位公差的稳定性。


6、可选配光栅尺，实现全闭环控制和定位，达到三次元的精度。

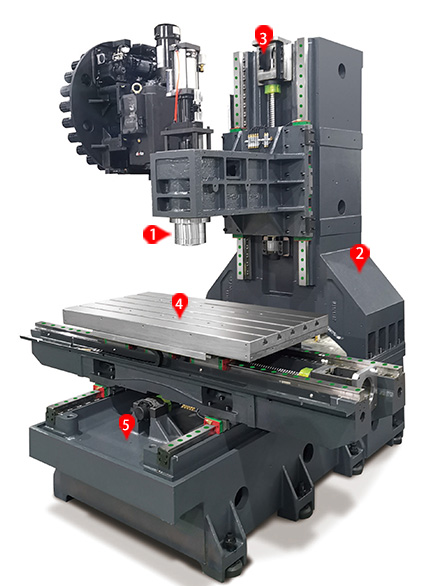

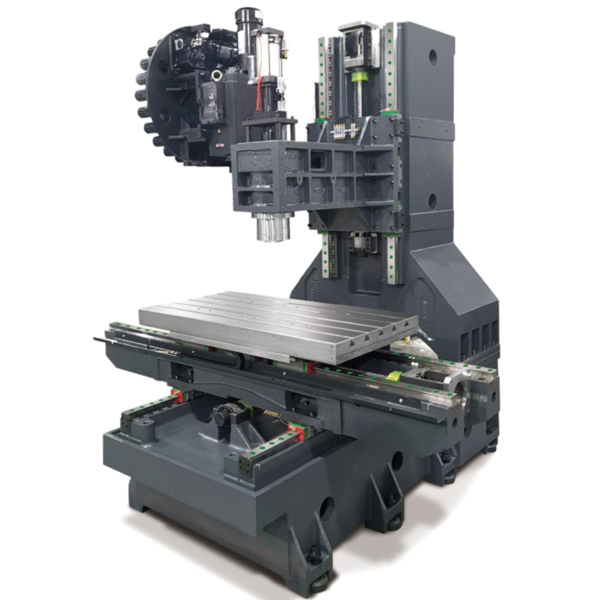

光机特点 :

---

1.主轴头内置独立冷却系统，控制主轴头温度在合理范围，减小主轴热延伸，并通过特有的方法抵消主轴的热延伸，确保加工精度；主轴鼻端有独特迷宫吹气装置，有效保护主轴。

2.结构设计属多年成熟稳定的“人”字型立柱结构，加强刚性和抗弯、抗扭性能；超宽底座设计，降低机床重心，提升机床的稳定性。

3.所有铸件配合面采用现配铲刮工艺，不用等高块配，保证结合面结合点更实。

4.可选表面研磨+淬火加硬的工作台。

5.机床床身采用精密HT300高牌号铸铁，传动部件的三轴电机座、尾端轴承座等不直接共享床身的铸件，独立设计另选用球墨铸铁材料，主轴电机板采用加硬钢料研磨加工，加强精度稳定性和传动刚性。

技术参数：

---

机型	单位	GV/DV-1160
基础规格
X、Y、Z轴行程	mm	1100×600（*630）×600
主轴鼻端到工作台面（中心线）	mm	130-730
主轴中心到Z轴护罩面（工作台面）	mm	630
工作台尺寸	mm	1200×600
工作台最大载重	kg	1000
T型槽尺寸（宽×槽数×间距）	mm	18×5×100
主轴
转速	rpm	10000，*8000，*12000，*15000
电机功率	KW	11,"15,*18.5
电机功率 *Fanuc	KW	11,"15,*18.5
锥度		BT-40, *BBT40，*BT-50, *HSKA63
直径	mm	150, *155
进给轴
X/Y/Z/4/5轴电机功率 MITSUBISHI	KW	3.0/3.0/3.0
X/Y/Z/4/5轴电机功率 *Fanuc	KW	3.0/3.0/3.0
导轨规格	mm	45/45/45滚柱, *滚珠
X/Y/Z滑块数量	个	6/4/6
丝杆规格	mm	4012 C3
定位精度	mm	±0.005
重复精度	mm	±0.003
X/Y/Z/4/5轴轴最快进给速度	m/min	36×36×36
刀库
换刀机构型态		刀臂式
刀库容量	支	24, *30
最大刀径	mm	76/150
最大刀长	mm	300
最大刀重	kg	8
换刀时间(刀到刀）	sec	2.8
其它
空气机压力	kgf/cm2	7
电力需求	KVA	25
机床净重	T	7
外观尺寸（长*宽*高）	m	3.1×2.4×2.7
