整机特点：

---

1、采用台湾上银、银泰P级滚柱或德国力士乐滚珠线轨，X/Y/Z线轨宽度45/45*4/45mm,Z轴选配硬轨三轴采用台湾上银、银泰外径45*12mm C3研磨级预拉螺母丝杆，消除反向间隙，采用日本NSKNICAH精密级轴承(3572),X、Y、Z轴5轴承设计，Z轴可选配6轴承设计，丝杆预拉处理，防止热变位，提供出色的机床定位精度和刚性。

2、主轴轴承大钢珠8000转，切削刚性强。双侧大开窗，低窗沿设计，方便长条型工件加工。

3、可选配BT-50主轴，刚性更强，实现高效重切加工。

4、三轴位移30m/min,可选用台湾变频刀库，刀臂由变频器控制，实现重刀稳定换刀，标准刀具则高速换刀，提高产品加工效率。

5、可选配光栅尺，实现全闭环控制和定位，达到三次元的精度。+主轴标配内置切削液环喷功能，全方位冷却和润滑加工的刀具和工件并及时把屑冲走。

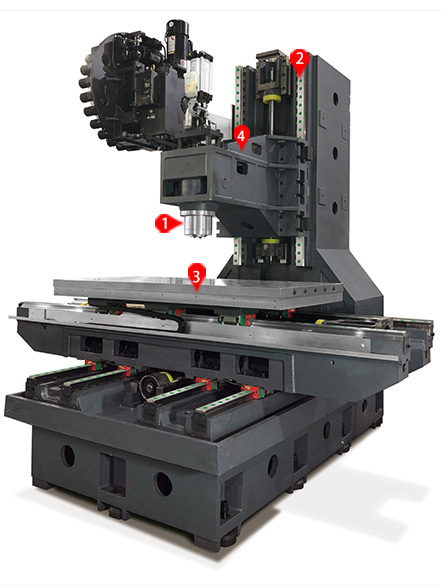

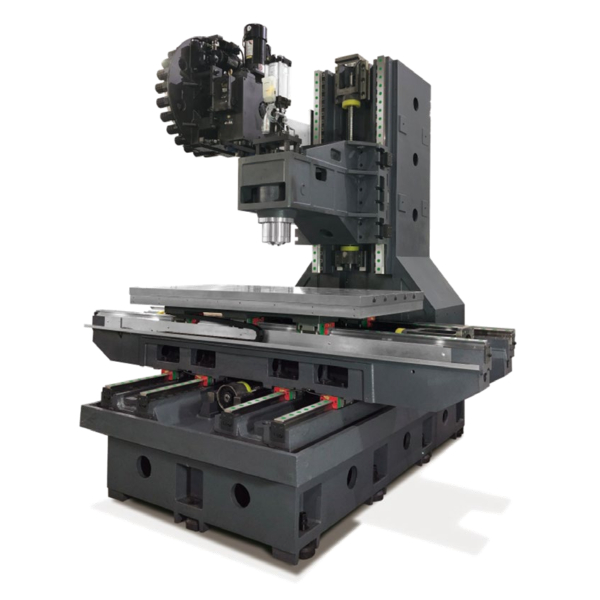

光机特点 :

---

1.主轴头内置独立冷却系统，控制主轴头温度在合理范围，减小主轴热延伸，并通过特有的方法抵消主轴的热延伸，确保加工精度；主轴鼻端有独特迷宫吹气装置，有效保护主轴。

2.三轴标配滚柱线轨：高承载负荷，提高大扭力切削抗振能力强；配滚珠线轨：高速摩擦力小、反应灵敏加速快且定位精度高。Z轴采用6滑块，Y轴四导轨设计，刚性加强。

3.可选表面研磨+淬火加硬的工作台。

4.选配Z轴平衡缸，满足高速、高灵敏加工要求，同时机床增强伺服电机及螺杆的要求，Z轴带刹车，保证机床的精度稳定持久，增长寿命。

技术参数：

---

机型	单位	CV-1370	GV-1370
基础规格
X、Y、Z轴行程	mm	1300×700（750）×700	1300/700/700
主轴鼻端到工作台面（中心线）	mm	130-830(BT40) 90-790（BT50-155）	120-820(BT40) 80-780（BT50-155）
主轴中心到Z轴护罩面（工作台面）	mm	765	740
工作台尺寸	mm	1400 x 700	1400×700
工作台最大载重	kg	1000	1200
T型槽尺寸（宽×槽数×间距）	mm	18×7×100	18×5×110
主轴
转速	rpm	10000，*12000，*8000	8000，*10000，*12000，*20000
电机功率	KW	11,*15	15，*11，*18.5
电机功率 *Fanuc	KW	11,*15	15，*11，*18.5
锥度		BT-40, *BBT-40，*BT-50	BT-40, *BT-50，*HSKA63
直径	mm	150，*155	150, *155
进给轴
X/Y/Z/4/5轴电机功率 MITSUBISHI	KW	3.0/3.0/3.0	3.0/3.0/3.0
X/Y/Z/4/5轴电机功率 *Fanuc	KW	3.0/3.0/3.0	3.0/3.0/3.0
导轨规格	mm	45/45（55）/45滚柱	45/45-4/45滚柱, *滚珠
X/Y/Z滑块数量	个	6/4/6	6/8/6
丝杆规格	mm	4012 C3	4512 C3
定位精度	mm	±0.005	±0.005
重复精度	mm	±0.003	±0.003
X/Y/Z/4/5轴轴最快进给速度	m/min	36x36x36	24×24×24, *30×30×30
刀库
换刀机构型态		刀臂式	刀臂式
刀库容量	支	24,*30	24, *30
最大刀径	mm	76/150	76/150
最大刀长	mm	300	300, *350
最大刀重	kg	8,*15	8, *15
换刀时间(刀到刀）	sec	2.8	2.8
其它
空气机压力	kgf/cm2	7	7
电力需求	KVA	25	30
机床净重	T	8	9
外观尺寸（长*宽*高）	m	3.4×2.8×3	3.4×2.8×3
