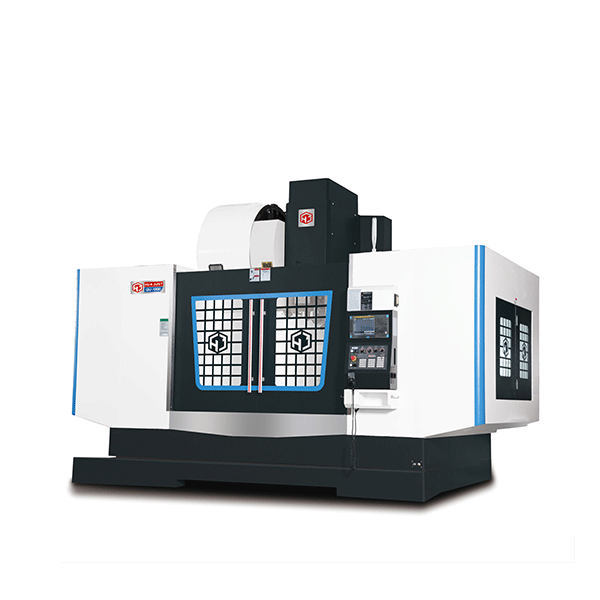

X/Y/Z轴线轨,综合型高刚性制作加工中心
整机特点:
一、高精度
1、采用台湾上银、银泰P级滚柱或德国力士乐滚珠线轨,X/Y/Z线轨宽度达55/45*4/55mm
2、三轴采用台湾上银、银泰外径55*12mmC3研磨级预拉螺母丝杆,消除反向间隙,采用日本NSK、NICAH精密级轴承(4072),X、Y、Z轴7轴承设计,丝杆预拉处理,防止热变位,,提供出色的机床定位精度和刚性;
3、零配件材料提高要求,加工精度提高级别,装配调试照作业标准提高级别;
4、可选配光栅尺,实现全闭环控制和定位,达到三次元的精度。
二、效率性高
1、三轴位移20m/ min;可选用台湾变频刀库,刀臂由变频器控制,实现重刀稳定换刀,标准刀具则高速换刀,提高产品加工效率;
2、主轴电机可选用最大功率18.5-22kw,140Nm的高扭矩马达;加长型主轴转速标配8000rpm,主轴外径170mm直径155mm,标配4颗7016大轴承;方便四轴加工和高工件的深腔加工;主轴可选用5颗或6颗7016的大珠轴承设计;可选236Nm主轴电机,可选配190mm的BT50短主轴。刚性加强,实现高效加工。主轴标配内置切削液环喷功能,全方位冷切和润滑加工的刀具和工件和及时把屑冲走。
三、稳定性高
1、华集专制制作的配件都已在市场验证成熟,优先采用欧洲、日本的零配件,规划配件多年后还保持稳定;
2、电控PLC的控制和机械设计上做好全方位保护,刀库标配全封闭,保证各功能稳定。
3、丝杆、导轨护罩做迷宫密封保护,保护精密零部件,保证机械精度的稳定和寿命。

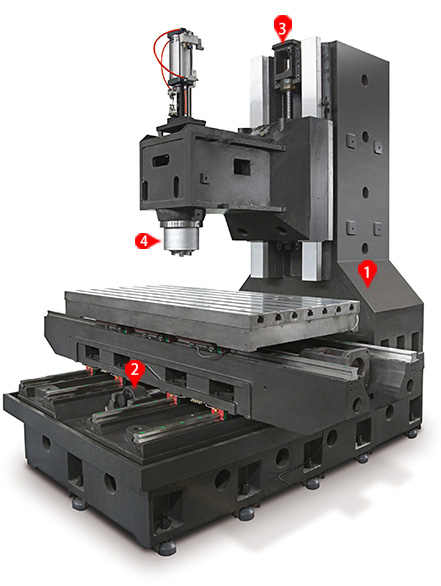

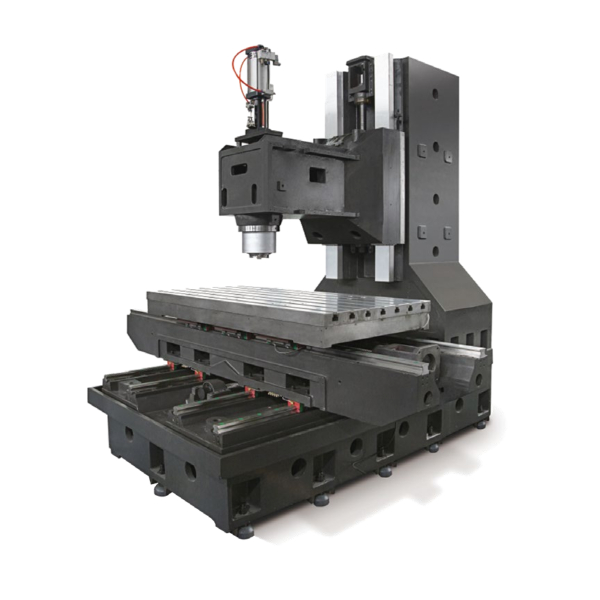

光机特点 :
技术参数:
机型 | 单位 | GV-1890 |
基础规格 | ||
X、Y、Z轴行程 | mm | 1800/900/800 |
主轴鼻端到工作台面(中心线) | mm | 160-960 |
主轴中心到Z轴护罩面(工作台面) | mm | 935 |
工作台尺寸 | mm | 2000×900 |
工作台最大载重 | kg | 2800 |
T型槽尺寸(宽×槽数×间距) | mm | 22×7×125 |
主轴 | ||
转速 | rpm | 6000,*8000 |
电机功率 | KW | 18.5,*15,*22 |
电机功率 *Fanuc | KW | 18.5,*15,*22 |
锥度 | BT-50,*BT-40 | |
直径 | mm | 155, *150, *190 |
进给轴 | ||
X/Y/Z/4/5轴电机功率 MITSUBISHI | KW | 4.5/4.5/4.5 |
X/Y/Z/4/5轴电机功率 *Fanuc | KW | 3.0/3.0/3.0 |
导轨规格 | mm | 55/45-4/55滚柱, *滚珠 |
X/Y/Z滑块数量 | 个 | 6/8/6 |
丝杆规格 | mm | 5512 C3 |
定位精度 | mm | ±0.005 |
重复精度 | mm | ±0.003 |
X/Y/Z/4/5轴轴最快进给速度 | m/min | 20×20×20 |
刀库 | ||
换刀机构型态 | 刀臂式 | |
刀库容量 | 支 | 24, *30, *32 |
最大刀径 | mm | 105/200 |
最大刀长 | mm | 350 |
最大刀重 | kg | 15, *25 |
换刀时间(刀到刀) | sec | 3.8 |
其它 | ||
空气机压力 | kgf/cm2 | 7 |
电力需求 | KVA | 40 |
机床净重 | T | 16 |
外观尺寸(长*宽*高) | m | 4.8X3.2X3.5 |
