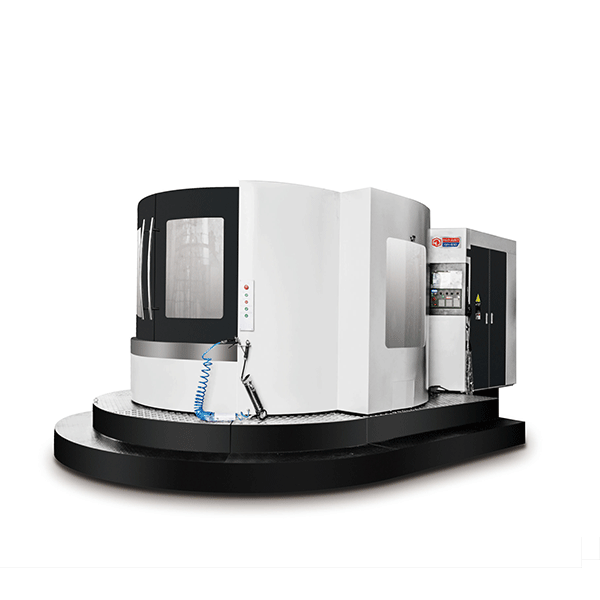

综合型高刚性卧式加工中心机
产品优点：
1、采用国际流行的倒T型动柱式、整体床身结构，合理的布筋优化了择屑结构及改进了导轨润滑回收系统，提高了铸件的整体刚性和外观品质。
2、机床三轴进给系统的安装支撑部件(电机座及轴承座)完全靠机加保证，大幅度提高装配效率及装配质量，精度保持性大幅提高。（原有机床通过人工调整电机座及轴承座结合面下的调整垫，装配效率低下 由于装配工人的能力参差不齐，而造成装配质量不稳定，从而造成机床精度的不稳定）
3、机内预留螺旋排屑器接口，配置切削冲刷装置能及时的将切屑自动排出，避免切属对机床的影响，保证机床加工的高精度。
4、根据汽车制造行业的要求，机床工作台的形式由T型槽改为螺纹孔，这样对工装夹具方面提供了方便，没有了中央T型槽二次加工精度难以保证的情况，而且工作台的刚性，穆定性大大提高。(T型槽到工作台的刚性大打折扣，工作台拉紧状态变形很大。
5、适用于大批量型的汽配生产，航天航空，自动化生产线的零部件，通讯，夹具，模具，箱体多面加工等。

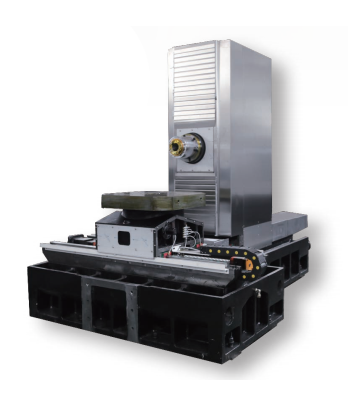

床身结构介绍 ：
机内预留螺旋排屑器接口，配置切削冲刷装置能及时的将切屑自动排出，避免切屑对机床的热影响，保证机床加工的高精度；
根据汽车制造行业的要求，机床工作台的形式由 T 型槽改为螺纹孔，这样对工装夹具方面提供了方便；没有了中央 T 型槽二次加工精度难以保证的情况，而且工作台的刚性，稳定性大大提高。（T 型槽对工作台的刚性大打折扣，工作台拉紧状态变形很大。）
主轴转速 6000rpm
主轴切削性和抗震性增强
快速进给速度（X/Y/Z 轴）
20×20×20m/min
三轴行程（X/Y/Z 轴）
GH-500： 740×680×650mm
GH-630： 1050×750×900mm
GH-800： 1300×1000×1000mm
GH-1290： 1200×900×700mm
技术参数：
| 基础规格 | 单位 | GH-500 | GH-630 | GH-800 | GH-1290 |
| X、Y、Z轴行程 | mm | 740×680×650 | 1050×750×900 | 1100×850×900 | 1200×900×700 |
| 主轴鼻端到工作台面（中心线） | mm | 130-780 | 130-1030 | 180-1080 | 150-850 |
| 主轴中心到Z轴护罩面（工作台面） | mm | 120-800 | 120-870 | 100-950 | 70-970 |
| 工作台尺寸 | mm | 500×630 | 630×700 | 800×800 | 1300×700 |
| 工作台最大载重 | kg | 600 | 950 | 1500 | 1000 |
| T型槽尺寸（宽×槽数×间距） | mm | 24XM16螺纹孔 | 24XM16螺纹孔 | 24XM16螺纹孔 | 18×5×122 |
| 主轴 | |||||
| 转速 | rpm | 6000 | 6000，*8000 | 6000 | 6000，*8000 |
| 电机功率 MITSUBISHI | KW | 15，*18.5 | 18.5，*15，*22 | 18.5，*22 | 18.5，*15 |
| 电机功率 *Fanuc | KW | 18.5，*15，*22 | 18.5，*15 | ||
| 锥度 | BT-50 | BT-50 | BT-50 | BT-50 | |
| 直径 | mm | 155/190 | 155, *190 | 190 | 155, *190 |
| 进给轴 | |||||
| X/Y/Z/4/5轴电机功率 MITSUBISHI | KW | 3.0/3.0/3.0/1.8 | 3.0/3.0/3.0/1.8 | 4.5/4.5/4.5/3.0 | 3.0/3.0/4.5 |
| X/Y/Z/4/5轴电机功率 *Fanuc | KW | 3.0/3.0/3.0/2.0 | 3.0/3.0/3.0/2.0 | 3.0/3.0/3.0/2.0 | 3.0/3.0/3.0 |
| 导轨规格 | mm | 45/45/55 滚柱, *滚珠 | 45/45/55 滚柱, *滚珠 | 55/硬轨/55 | 55/硬轨/45 滚珠 |
| X/Y/Z滑块数量 | 个 | 4/4/4 | 4/硬轨/4 | ||
| 丝杆规格 | mm | 4012/4012/5012 C3 | 4012/4012/5012 C3 | 5512/5512/5512 C3 | 5010/5010/5010 C3 |
| 定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 重复精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
| X/Y/Z/4/5轴轴最快进给速度 | m/min | 20×20×20 | 24×24×24, *30×30×30 | 20×20×20 | 20×18×20, *30×18×30 |
| 刀库 | |||||
| 换刀机构型态 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | |
| 刀库容量 | 支 | 24 | 24, *30, *40 | 24 | 24, *30 |
| 最大刀径 | mm | 105/240 | 105/200 | 105/200 | 105/200 |
| 最大刀长 | mm | 350 | 350 | 350 | 350 |
| 最大刀重 | kg | 15 | 15 | 15 | 15 |
| 换刀时间(刀到刀） | sec | 5 | 5 | 5 | 5 |
| 其它 | |||||
| 空气机压力 | kgf/cm2 | 7 | 7 | 7 | 7 |
| 电力需求 | KVA | 35 | 35 | 40 | 35 |
