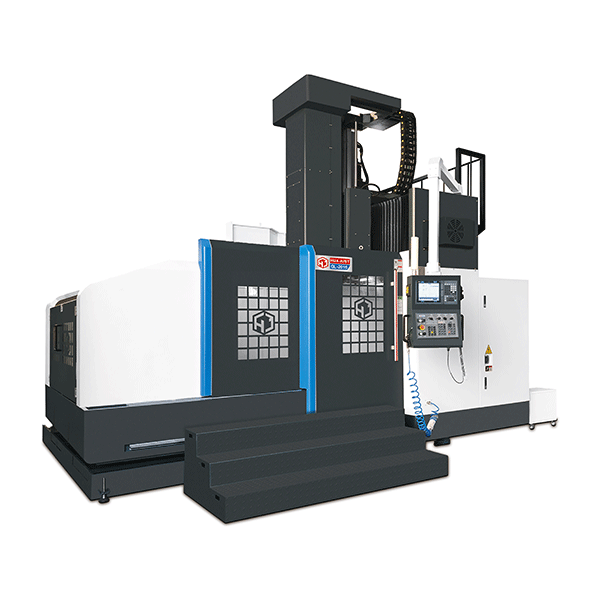

主要特性：

---

1、超大型立柱及横梁结构支撑，确保良好之刚性，横梁斜背式设计，加宽型滑道受力宽阔，机头重心平均靠于横梁重心，已达到更佳之精度及超强之重切削能力，整体结构凸现独特的高稳定性。

2、优质主轴配置，主轴中心紧靠Z轴滑轨，大幅减少因热变位的影响及切削矩所可能产生的弯曲变形，确保良好精度。

3、底座采用V型结构为高刚性设计，工作台承载滑道经精密跨距计算，承载面宽大，超大载重时仍维持良好水平精度。

4、Z轴配重油缸采用吊挂式支撑，与螺杆及主轴马达中心之良好配置,以排除不平衡力矩产生,确保微量进给确定性及长久加工精度。

刚性结构、品质的保证 ：

---

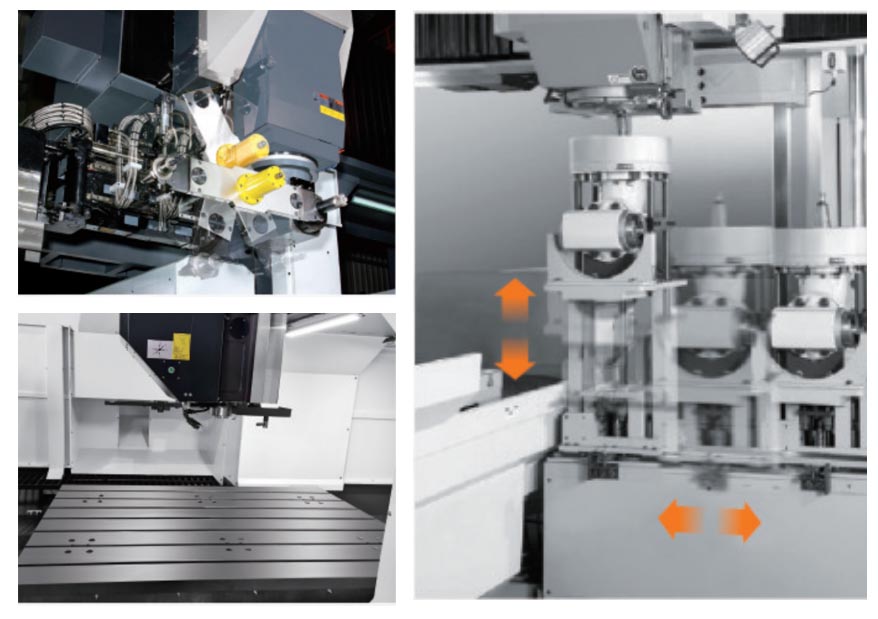

系列化产品线，模组化设计，规格齐全，搭配多个类型之自动侧铣头与立卧换刀系统，可实现全自动化、高效生产。

技术参数：

---

基础规格	单位	GL-1613	GL-2013	GL-2016	GL-2518	GL-3018
行程
X、Y、Z轴行程	mm	1600/1300/800	2000×1200×800	2000×1650×800	2500×1800×1000	3000×1800×1000
主轴中心到工作台面	mm	115-915（BT50）	150-950	250-1050	250-1250	150-1150
主轴中心到Z轴护罩面	mm	1300(龙门宽度）	1300	1660	1800	1800
工作台尺寸	mm	1600X1000	2000x1000	2000×1300	2500×1600	3000×1600
工作台最大载重	kg	3000	3000	6000	9000	8000
T型槽尺寸（宽×槽数×间距）	mm	22X7X140	22X7X140	22×7×170	22×9×180	22×9×180
主轴
主轴转速	rpm	8000	12000	6000	6000	6000
电机功率 MITSUBISHI	kw	18.5	18.5	18.5	18.5，*22	18.5，*22
电机功率 *Fanuc	kw	18.5	18.5	18.5	18.5，*22	18.5，*22
主轴锥度		BT-50*BT-40	BT-50	BT-50	BT-50	BT-50
主轴直径	mm	155/190	155*190	155*190	155*190	190
进给率
X/Y/Z/4/5轴电机功率 MITSUBISHI	KW	4.5/4.5/4.5	3.0/3.0/3.0	4.5/4.5/4.5	4.5/4.5/4.5	4.5/4.5/4.5
X/Y/Z/4/5轴电机功率 *Fanuc	KW	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0
导轨规格	mm	45/45/硬轨*45	45/45/硬轨*45	55/55/硬轨	55/55/硬轨	55/55/硬轨
X/Y/Z滑块数量	个	6/4	8/4	6/4	8/4	10/4
丝杆规格	mm	5010/5010/5010C3	6310/5010/5010C3	6310/5010/5010C3	6312/5010/5010C3	8020/5010/5010C3
重复精度	mm	±0.008	±0.015	±0.015	±0.015	±0.015
定位精度	mm	±0.005	±0.01	±0.01	±0.01	±0.01
X/Y/Z/4/5轴轴最快进给速度	m/min	15X15X15	12×12×12	12×12×12	12×12×12	12×12×12
刀库
换刀机构型态		刀臂式	刀臂式	刀臂式	刀臂式	刀臂式
刀库容量	支	24	24	24	24, *30	24
最大刀径	mm	105/200	105/200	105/200	105/200	105/200
最大刀长	mm	350	350	350	350	350
最大刀重	kg	15	15	15	15	15
换刀时间(刀到刀）	sec	6	6	6	6	6
其它
空气机压力	kgf/cm²	7	7	7	7	7
电力需求	KVA	40	40	40	40	40
机床净重	T	17	18	22	25	27
外观尺寸（长*宽*高）	mm	5600X3900X4000	6400X3900X4300	6400×4200×4300	7500×4500×4600	8100×4500×4600

基础规格	单位	GL-3022	GL-4022	GL-4027	GL-5027	GL-6032
行程
X、Y、Z轴行程	mm	3000×2200×1000	4000×2200×1000	4000×2700×1000（1250）	5000×2700×1000（1250）	6000×3200×1250
主轴中心到工作台面	mm	250-1280	280-1280	280-1280	280-1280	350-1600
主轴中心到Z轴护罩面	mm	2300（龙门宽度）	2300	2700	2700	3200（龙门宽度）
工作台尺寸	mm	3000×2000	4000×2000	4000×2300	5000×2300	6000×2500
工作台最大载重	kg	10000	12000	12000	17000	25000
T型槽尺寸（宽×槽数×间距）	mm	28×9×200	28×9×200	28×11×200	28×11×200	28×11×200
主轴
主轴转速	rpm	6000	6000	6000	6000	6000
电机功率 MITSUBISHI	kw	18.5，*22	18.5，*22	18.5，*22	18.5，*22	22 *26
电机功率 *Fanuc	kw	18.5，*22	18.5，*22	22，*26	22，*26	22 *26
主轴锥度		BT-50	BT-50	BT-50	BT-50	BT-50
主轴直径	mm	200	200	210	210	210
进给率
X/Y/Z/4/5轴电机功率 MITSUBISHI	KW	4.5/4.5/4.5	4.5/4.5/4.5	4.5/4.5/4.5	4.5/4.5/4.5	4.5/4.5/4.5
X/Y/Z/4/5轴电机功率 *Fanuc	KW	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0
导轨规格	mm	55/55/硬轨	55/55/硬轨	55/55/硬轨	55/55/硬轨	4-55/2-55/硬轨
X/Y/Z滑块数量	个	10/4	14/4	14/7	14/7	28/8
丝杆规格	mm	8020/6312/5010C3	8020/6312/5010C3	8020/6316/5010C3	8020/6316/5010C3	10020/6316/5010C3
重复精度	mm	±0.015	±0.015	±0.015	±0.015	±0.015
定位精度	mm	±0.01	±0.01	±0.01	±0.01	±0.01
X/Y/Z/4/5轴轴最快进给速度	m/min	12×12×12	10×10×10	10×10×10	10×10×10	8×8×8
刀库
换刀机构型态		刀臂式	刀臂式	刀臂式	刀臂式	刀臂式
刀库容量	支	24	24	24	24	24
最大刀径	mm	105/200	105/200	105/200	105/200	105/200
最大刀长	mm	350	350	350	350	350
最大刀重	kg	15	15	15	15	15
换刀时间(刀到刀）	sec	6	6	6	6	6
其它
空气机压力	kgf/cm²	7	7	7	7	7
电力需求	KVA	50	50	50	60	60
机床净重	T	36	38	44	49	80
外观尺寸（长*宽*高）	mm	8600×5000×4900	10700×5000×4900	10700×5800×5200	1300×6100×5300	15500×6500×5500
