主要特性：

---

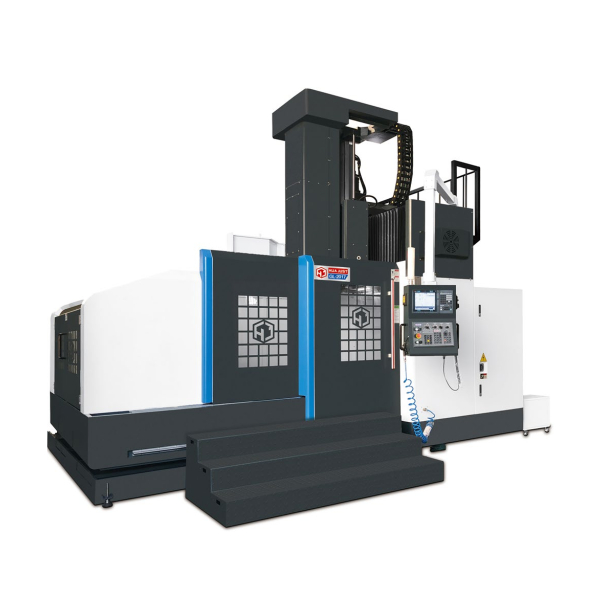

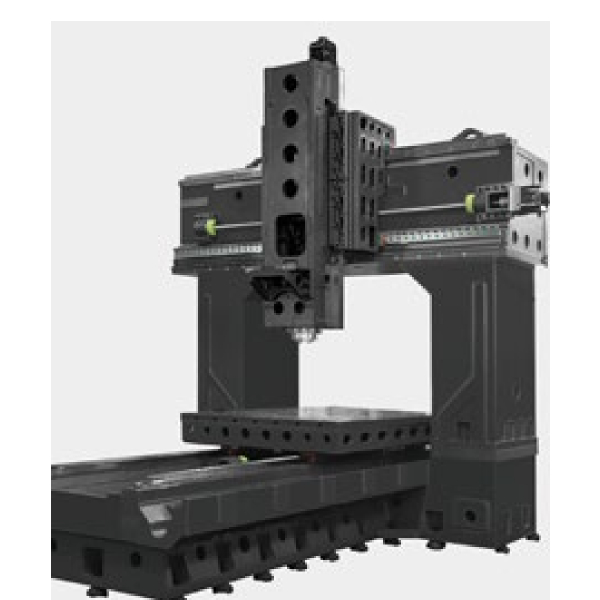

1.超大型立柱及横梁结构支撑，确保良好之刚性，横梁斜背式设计，加宽型滑道受力宽阔，机头重心平均靠于横梁重心，已达到更佳之精度及超强之重切削能力，整体结构凸现独特的高稳定性。

2.优质主轴配置，主轴中心紧靠 Z 轴滑轨大幅减少因热变位的影响及切削矩所可能产生的弯曲变形，确保良好精度。

3.底座采用 V 型结构为高刚性设计，工作台承载滑道经精密跨距计算，承载面宽大，超大载重时仍维持良好水平精度。

4.Z 轴配重油缸采用吊挂式支撑，与螺杆及主轴马达中心之良好配置，以排除不平衡力矩产生，确保微量进给确定性及长久加工精度。

Y 轴轨道特性:

---

Y 轴轨道组装使用双轨阶梯式，搭配滚柱与平面滑块组装，线轨能保持高速运行灵活性与直线运动，而平面滑块能高荷重使切削时能产生更高抗力并能保持滑座与横梁紧密贴合度与移动顺畅

技术参数：

---

技术参数	单位	GL-1615	GL-2015	GL-2017	GL-2720	GL-3220
基础参数
X/Y/Z轴行程	mm	1600/1500/800	2000/1500/800	2000/1700/800	2700/2000/1000	3200/2000/1000
主轴鼻端到工作台面	mm	150-950	150-950	200-1000（BT50-190）,120-920（BT50-155）	180-1180（BT50-190）,205-1205（BT50-155），240-1240（直连BT40-150）	180-1180（BT50-190）,205-1205（BT50-155），240-1240（直连BT40-150）
龙门宽度	mm	1500	1500	1700	2000	2000
工作台尺寸	mm	1700×1200	2100×1200	2100×1400	2500×1800	3000×1800
工作台最大载重	kg	2500	3500	4000	5000	6000
T型槽尺寸（槽数-宽×间距）	mm	7-22×170	7-22×170	7-22×200	9-22×190	9-22×190
主轴
主轴规格（型号-安装直径）	-	BT50-Ø190	BT50-Ø190	BT50-Ø190	BT50-Ø190（选配BT40-Ø150，BT50-Ø155）	BT50-Ø190（选配BT40-Ø150，BT50-Ø155）
主轴传动方式&转速	-	皮带式：转速6000r/min 传动比 1:1；ZF减速＋皮带(选配)：转速6000r/min，传动比4：1；威玛斯齿轮头(选配)：转速6000r/min，传动比4.4：1；	皮带式：转速6000r/min 传动比 1:1；ZF减速＋皮带(选配)：转速6000r/min，传动比4：1；威玛斯齿轮头(选配)：转速6000r/min，传动比4.4：1；	皮带式：转速6000r/min 传动比 1:1；ZF减速＋皮带(选配)：转速6000r/min，传动比4：1；威玛斯齿轮头(选配)：转速6000r/min，传动比4.4：1；	皮带式：转速6000r/min 传动比 1.5:1；ZF减速＋皮带(选配)：转速6000r/min，传动比4：1；威玛斯齿轮头(选配)：转速6000r/min，传动比4.4：1；直连(选配)：转速12000r/min	皮带式：转速6000r/min 传动比 1.5:1；ZF减速＋皮带(选配)：转速6000r/min，传动比4：1；威玛斯齿轮头(选配)：转速6000r/min，传动比4.4：1；
主轴电机功率	KW	15/18.5	15/18.5	15/18.5	15/18.5（直连11/15）	15/18.5（直连11/15）
最大输出扭矩	Nm	143/191；572/764；692/840；	143/191；572/764；692/840；	143/191；572/764；692/840；	214/286；(选配)572/764；(选配)692/840；(选配)  52.5/70	214/286；(选配)572/764；(选配)692/840；(选配)  52.5/70
进给轴
导轨规格	mm	55/55/硬轨	55/55/硬轨	55/55硬轨	55/55/硬轨	55/55/硬轨
丝杆规格	mm	5010/5010/5010 C3	5010/5010/5010 C3	5010/5010/5010 C3	6312/5010/5010 C3	8020/5010/5010 C3
定位精度 X/Y/Z	mm	0.015/0.015/0.012	0.018/0.018/0.015	0.018/0.018/0.015	0.02/0.02/0.016	0.02/0.02/0.16
重复精度 X/Y/Z	mm	0.010/0.010/0.008	0.012/0.012/0.010	0.012/0.012/0.010	0.015/0.015/0.010	0.015/0.015/0.010
X/Y/Z/4/5轴轴最快进给速度	m/min	18/18/15	15/15/15	15/15/15	15/15/12	12/15/12
刀库
刀库容量	支	24(选配30、40)	24(选配30、40)	24(选配30、40)	24(选配30、40)	24(选配30、40)
最大刀径 （满刀/邻空刀）	mm	110/200	110/200	110/200	78/120（BT40）;110/200（BT50）	78/120（BT40）;110/200（BT50）
最大刀长	mm	350	350	350	300（BT40）;350（BT50）	300（BT40）;350（BT50）
最大刀重	kg	15	15	15	8（BT40）;15（BT50）	8（BT40）;15（BT50）
其它
数控系统	-	FANUC（MITSUBISHI ）
机床总重（约）	T	15	16.5	18.5	22.5	26.5
外观尺寸（长*宽*高）（约）	mm	5520×4420×4000	6440×4780×4100	6440×4980×4100	7831×5040×4750	8900×5040×4750
