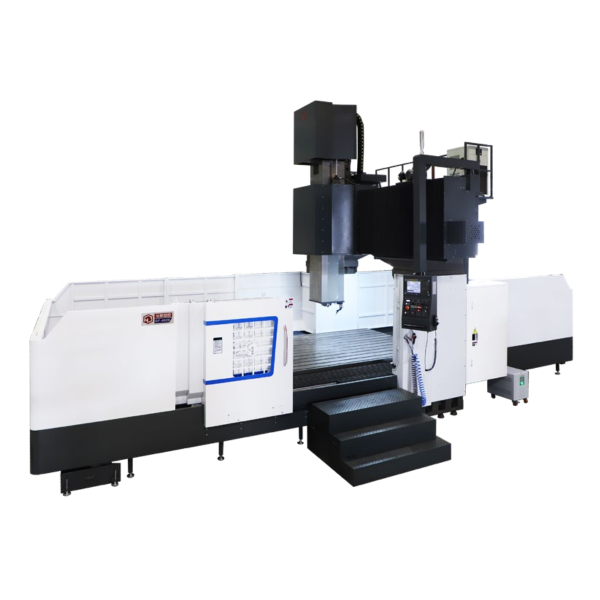

结构组成：

---

1.床身底座，横梁，立柱，滑鞍，主轴箱等大件均采用整体铸造， Z 轴硬轨方形滑枕可实现高效的切削。

2.通过内部肋骨结构优化设计及应力消除处理，大大提升整体结构的刚性及强度。

3.高刚性、重切削结构设计，全系列机型更兼具五面加工中心机的高精度指标，打造全方位高效能切削。

4.Z 轴采用硬轨移动方式，进口耐磨贴塑配合专业刮研铲花，可选 Z 轴上置式齿轮箱实现更高刚性、高精密，高稳定性的综合加工。

稳如磐石由良好的结构设计开始

---

线轨设计 X/Y 轴采用 R55-P 高精密组合级双重载滚柱线轨设计，X 轴 ( 工作台下 ) 线轨设计兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色，刚性与控制大幅提升

底座采用蜂巢式结构设计，有效阻断共振效应

主轴头采用 HT300 铸铁，并实施退火

程序消除内应力工作台采用双层加强肋中空抑震结构，提升加工的稳定度

技术参数：

---

技术参数	单位	GF-4028	GF-4032	GF-5032	GF-6032	GF-6038	GF-6042
基础参数
X/Y/Z轴行程	mm	4000/2800(副行程3300)/1250(选配1500）	4000/3200(副行程3700)/1250（选配1500）	5000/3200(副行程3700)/1250（选配1500）	6000/3200(副行程3700)/1250（选配1500）	6000/3800(副行程4260)/1250（选配1500）	6000/4200(副行程4700)/1250（选配1500）
主轴鼻端到工作台面	mm	330～1580 (选配加高250、500、750）	330-1580(选配加高250、500、750）	330-1580(选配加高250、500、750）	330-1580(选配加高250、500、750）	330-1580(选配加高250、500、750）	330-1580(选配加高250、500、750）
龙门宽度	mm	2800	3200	3200	3200	3800	4200
工作台尺寸	mm	4000×2500	4000×3000	5000×3000	6000×3000	6000×3000	6000×3000
工作台最大载重	kg	10000	12000	15000	18000	20000	21000
T型槽尺寸（槽数-宽×间距）	mm	中间11-28×200 ， 两侧各1-28×180	15-28×200	15-28×200	15-28×200	15-28×200	15-28×200
主轴
主轴规格（型号-安装直径）		BT50-Ø210	BT-50	BT50-Ø210	BT50-Ø210	BT50-Ø210	BT50-Ø210
主轴传动方式&转速		方滑枕直接主轴+ZF减速：转速6000r/min，传动比4：1；方滑枕直接主轴+威玛斯齿轮头：转速 6000r/min 传动比 5:1	方滑枕直接主轴+ZF减速：转速6000r/min，传动比4：1；方滑枕直接主轴+威玛斯齿轮头：转速 6000r/min 传动比 5:1	方滑枕直接主轴+ZF减速：转速6000r/min，传动比4：1；方滑枕直接主轴+威玛斯齿轮头：转速 6000r/min 传动比 5:1	方滑枕直接主轴+ZF减速：转速6000r/min，传动比4：1；方滑枕直接主轴+威玛斯齿轮头：转速 6000r/min 传动比 5:1	方滑枕直接主轴+ZF减速：转速6000r/min，传动比4：1；方滑枕直接主轴+威玛斯齿轮头：转速 6000r/min 传动比 5:1	方滑枕直接主轴+ZF减速：转速6000r/min，传动比4：1；方滑枕直接主轴+威玛斯齿轮头：转速 6000r/min 传动比 5:1
主轴电机功率	KW	15/18.5(选配22/26)	15/18.5(选配22/26)	15/18.5(选配22/26)	15/18.5(选配22/26)	15/18.5(选配22/26)	15/18.5(选配22/26)
最大输出扭矩	Nm	572/764；715/955；	572/764；715/955；	572/764；715/955；	572/764；715/955；	572/764；715/955；	572/764；715/955；
进给轴
导轨规格	mm	55/55/矩型方滑轨	3-55/3-55/矩型方滑轨	3-55/55/矩型方滑轨	3-55/3-55/矩型方滑轨	3-55/3-55/矩型方滑轨	3-55/3-55/矩型方滑轨
丝杆规格	mm	8020/8020(选配 6316/6312)/6316 C3	8020/8020/6316 C3	8020/8020/6316 C3	10020/8020/6316 C3	10020/8020/6316 C3	10020/8020/6316 C3
定位精度 X/Y/Z	mm	0.025/0.02/0.018	0.025/0.022/0.018	0.030/0.022/0.018	0.035/0.022/0.018	0.035/0.024/0.018	0.035/0.028/0.018
重复精度 X/Y/Z	mm	0.018/0.015/0.012	0.018/0.016/0.012	0.022/0.016/0.012	0.028/0.016/0.012	0.028/0.015/0.012	0.028/0.018/0.012
X/Y/Z/4/5轴轴最快进给速度	m/min	10/12/8	8/10/8	8/10/8	8/8/8	6/8/8	6/8/8
刀库
刀库容量	支	24(选配30、40、60)	24(选配30、40、60)	24(选配30、40、60)	24(选配30、40、60)	24(选配30、40、60)	24(选配30、40、60)
最大刀径 （满刀/邻空刀）	mm	110/200	110/200	110/200	110/200	110/200	110/200
最大刀长	mm	350	350	350	350	350	350
最大刀重	kg	15	15	15	15	15	15
其它
数控系统
机床总重（约）	T	42	49	54	60	62	65
外观尺寸（长*宽*高）（约）	mm	10540×6400×6240	10540×6960×6340	12540×6960×6340	14540×6960×6340	14540×7560×6340	14540×7960×6340
