整机特点：

---

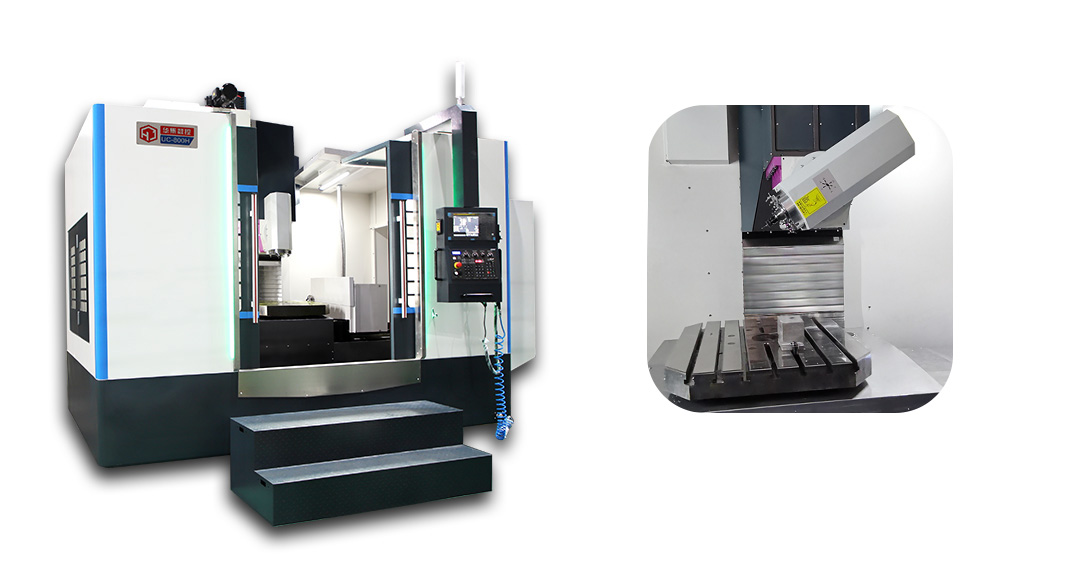

1、 UC-800H是以高速、高精度和高稳定的五轴联动加工中心，该加工中心为单立柱固定，工作台移动结构，整体结构紧凑、占地面积小，设计制造符合 ISO 国际标准。能在一次装夹下完成铣削、镗削、钻削、攻丝等工序。

2、 标配 10000r/min 皮带式主轴，

3、 适用于通用机械、航天航空、军工零部件、医疗器械、汽车、纺织机械仪表、纺织机械等行业大中型机械零件的高速精密加工。选配数控转台，可实现多面加工。典型应用如模具和板类、盘类、大型壳体类复杂零件的高速精密加工。

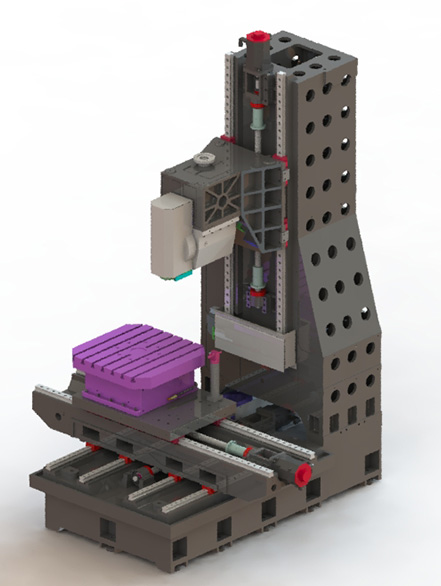

光机特点：

---

1、机床床身和主体结构采用灰铸铁铸造形式，具有良好的刚性和吸震性。

2、床身内部布置加强筋，床身结构厚重。

3、横向滑台及工作台均为灰铸铁铸造，采用超大跨距的结构设计，有效增加机床稳定性。

4、立柱采用人字型结构，底面通过刮研配合固定在床身上。立柱内部采用“米”字筋加强结构，其刚度和抗震性好，底部设计成“A”字型结构，有效得增加了立柱的刚性，减少因主轴箱导致的前倾。

5、机床主轴箱采用高强度铸铁，组织稳定。主轴箱位于 A 型立柱中间，沿着立柱的两根滚柱导轨在 Z 坐标方向上上下移动。

技术参数：

---

机型	单位	UC-800H
加工范围
X 、Y、Z轴行程	mm	1300*800*700
C轴		0-360度（0.001）
B轴		0-90度（0.001）
主轴端面至工作台距离	mm	50-1350
工作台
工作台面积（A×B）	mm	800*800
最大承重	kg	1000
T 型槽（槽数×宽度×间距）	mm	7*22
主轴驱动方式
主轴
主轴转速	rpm	10000
主轴功率（连续/超载）	kw	15
主轴扭矩（连续/超载）	n/m
主轴锥孔		BT40
拉刀螺栓规格		MAS403-P-50T-I(45°)
进给驱动
X、Y、Z 轴快移速度	m/min	20/20/20
X、Y、Z 轴最大工作进给速度	m/min	15/15/15
刀库
刀库容量	把	30
刀库形式		机械手式刀库
刀柄形式		BT40
刀具最大直径（满刀/相邻空位）	mm	Φ105/Φ200
最大刀具长度	mm	400
刀具最大重量	kg/把	8
换刀时间	s	3.8
其他
定位精度X、Y、Z轴	mm	±0.005
重复定位精度X、Y、Z轴	mm	±0.003
气源压力	mpa	0.5～0.7
机床电源	v/hz	380V/50Hz
